ميزة:

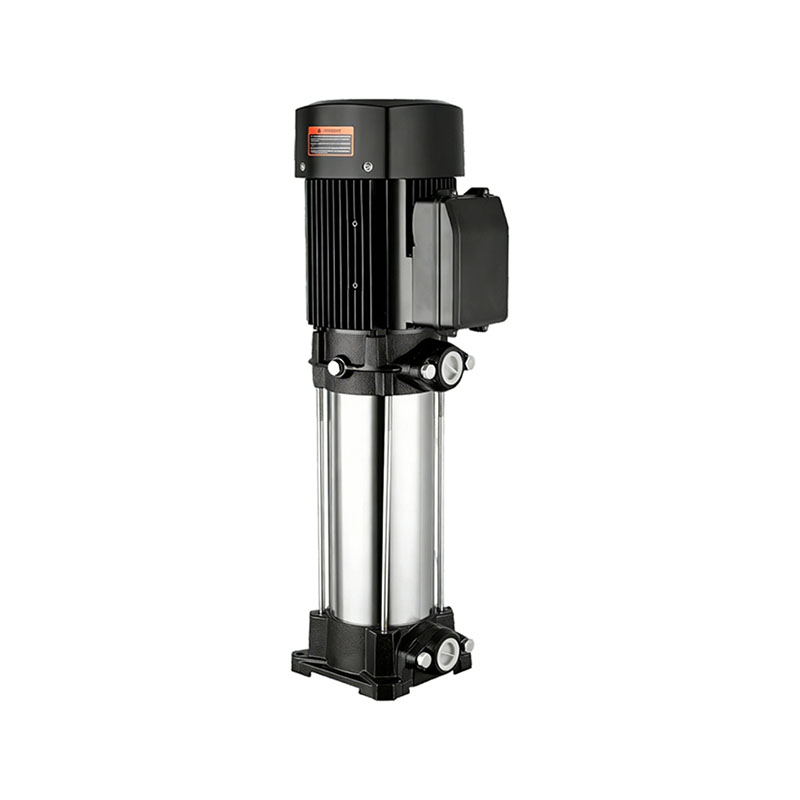

• تعتمد مضخة CDL هذه هيكل تركيب رأسي مع وضع المدخل والمخرج بشكل أفقي. يمكن تصميمه بمراحل إضافية لتلبية متطلبات الرأس المختلفة. تم تصميمه بهيكل مدمج، وضوضاء منخفضة، وتركيب موفر للمساحة، وهو مثالي للبيئات ذات المساحة المحدودة مثل المباني الشاهقة. تم تجهيز المضخة والمحرك بختم ذو وجه واحد، بينما تستخدم الحافة الثابتة حلقة O للختم الشعاعي. المضخة مناسبة لنقل السوائل الرقيقة والنظيفة وغير القابلة للاشتعال وغير المتفجرة والخالية من الجزيئات الصلبة أو الألياف.
المواصفات
• القدرة: تصل إلى 6 م3/ساعة
• الرأس: يصل إلى 153 متراً
• الطاقة: 1.1 كيلو واط (1.5 حصان) إلى 2.2 كيلو واط (3 حصان)
• مصدر الطاقة: أحادي الطور أو ثلاثي الطور
• فئة الحماية: IP55

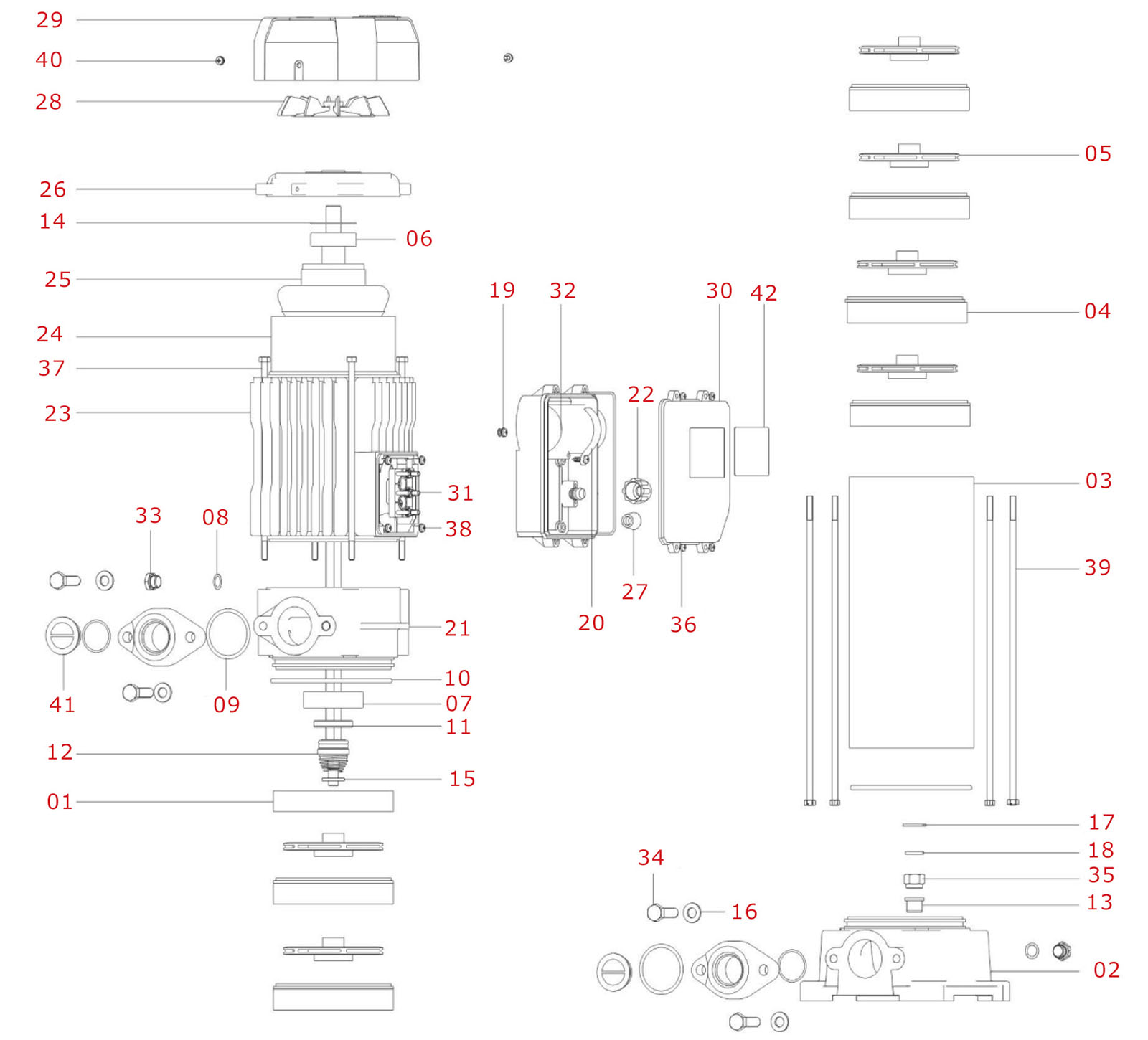

| لا. | جزء الاسم | لا. | جزء الاسم | لا. | جزء الاسم |
| 01 | ريشة التوجيه النهائية | 15 | كم تحمل | 29 | كفن المروحة |
| 02 | غلاف المضخة | 16 | غسالة مسطحة | 30 | تجميع صندوق المحطة |
| 03 | غلاف المضخة | 17 | غسالة مسطحة | 31 | المشاركات الطرفية |
| 04 | ريشة دليل | 18 | غسالة الربيع | 32 | تشغيل مكثف |
| 05 | المكره | 19 | غسالة قفل الأسنان الخارجية | 33 | صمام التنفيس |
| 06 | محمل كروي ذو أخدود عميق | 20 | مقطع مكثف | 34 | مسامير رأس سداسية ملولبة بالكامل |
| 07 | محمل كروي ذو أخدود عميق | 21 | قطعة توصيل | 35 | صواميل سداسية من النوع I |
| 08 | يا الدائري | 22 | مقبض الكابل | 36 | مسامير التنصت الذاتية برأس فيليبس |
| 09 | يا الدائري | 23 | السكن | 37 | مسامير سداسية الرأس |
| 10 | يا الدائري | 24 | قلب الجزء الثابت من الجرح | 38 | مسامير شفة رأس فيليبس |
| 11 | ختم زيت الهيكل العظمي | 25 | الدوار | 39 | مسامير سداسية الرأس |
| 12 | الختم الميكانيكي | 26 | غطاء النهاية الخلفية | 40 | مسامير شفة رأس فيليبس |
| 13 | كم رمح | 27 | غمد الكابل | 41 | غطاء غبار |
| 14 | ربيع الموج | 28 | مروحة | 42 | لوحة |
المعلمة الفنية
| نموذج | منفذ | قوة المحرك | الجهد المقنن | التصنيف الحالي | التدفق المقدر | الرأس المقدر | ماكس. تدفق | ماكس. رئيس | المكره passage | |
| (50 هرتز) | (مم) | (كيلوواط) | (حصان) | (الخامس) | (أ) | (م³/ساعة) | (م) | (م³/ساعة) | (م) | (مم) |
| Pدل2-6 | 25 | 1.1 | 1.5 | 220 | 7 | 2 | 53 | 4 | 69 | - |
| PDL2-7 | 25 | 1.1 | 1.5 | 220 | 7.82 | 2 | 65.5 | 4 | 82 | - |
| PDL2-8 | 25 | 1.5 | 2 | 220 | 9.5 | 2 | 73 | 4 | 94 | - |
| PDL2-9 | 25 | 1.5 | 2 | 220 | 9.5 | 2 | 84 | 4 | 105 | - |
| PDL2-11 | 25 | 1.8 | 2.5 | 220 | 11.3 | 2 | 102 | 4 | 130 | - |
| بل2-6 | 25 | 1.1 | 1.5 | 380 | 2.5 | 2 | 53 | 4 | 69 | - |
| بل2-7 | 25 | 1.1 | 1.5 | 380 | 2.5 | 2 | 65.5 | 4 | 82 | - |
| بل2-8 | 25 | 1.5 | 2 | 380 | 3.4 | 2 | 73 | 4 | 94 | |
| PL2-9 | 25 | 1.5 | 2 | 380 | 3.4 | 2 | 84 | 4 | 105 | - |
| PL2-11 | 25 | 1.8 | 2.5 | 380 | 4 | 2 | 102 | 4 | 130 | - |
| PL2-13 | 25 | 2.2 | 3 | 380 | 4.8 | 2 | 122 | 4 | 153 | - |
| PDL4-4 | 25 | 1.1 | 1.5 | 220 | 7 | 4 | 39 | 6 | 47 | - |
| PDL4-5 | 25 | 1.5 | 2 | 220 | 9.4 | 4 | 48 | 6 | 61 | - |
| PDL4-6 | 25 | 1.5 | 2 | 220 | 9.4 | 4 | 58 | 6 | 74 | - |
| PDL4-7 | 25 | 1.8 | 2.5 | 220 | 11.3 | 4 | 69 | 6 | 86 | - |
| PL4-4 | 25 | 1.1 | 1.5 | 380 | 2.5 | 4 | 39 | 6 | 47 | - |
| PL4-5 | 25 | 1.5 | 2 | 380 | 3.4 | 4 | 48 | 6 | 61 | - |
| PL4-6 | 25 | 1.5 | 2 | 380 | 3.4 | 4 | 58 | 6 | 74 | - |
| PL4-7 | 25 | 1.8 | 2.5 | 380 | 4 | 4 | 69 | 6 | 86 | - |
| PL4-8 | 25 | 2.2 | 3 | 380 | 4.8 | 4 | 77 | 6 | 98 | - |
| PL4-10 | 25 | 2.2 | 3 | 380 | 4.8 | 4 | 96 | 6 | 116 | - |

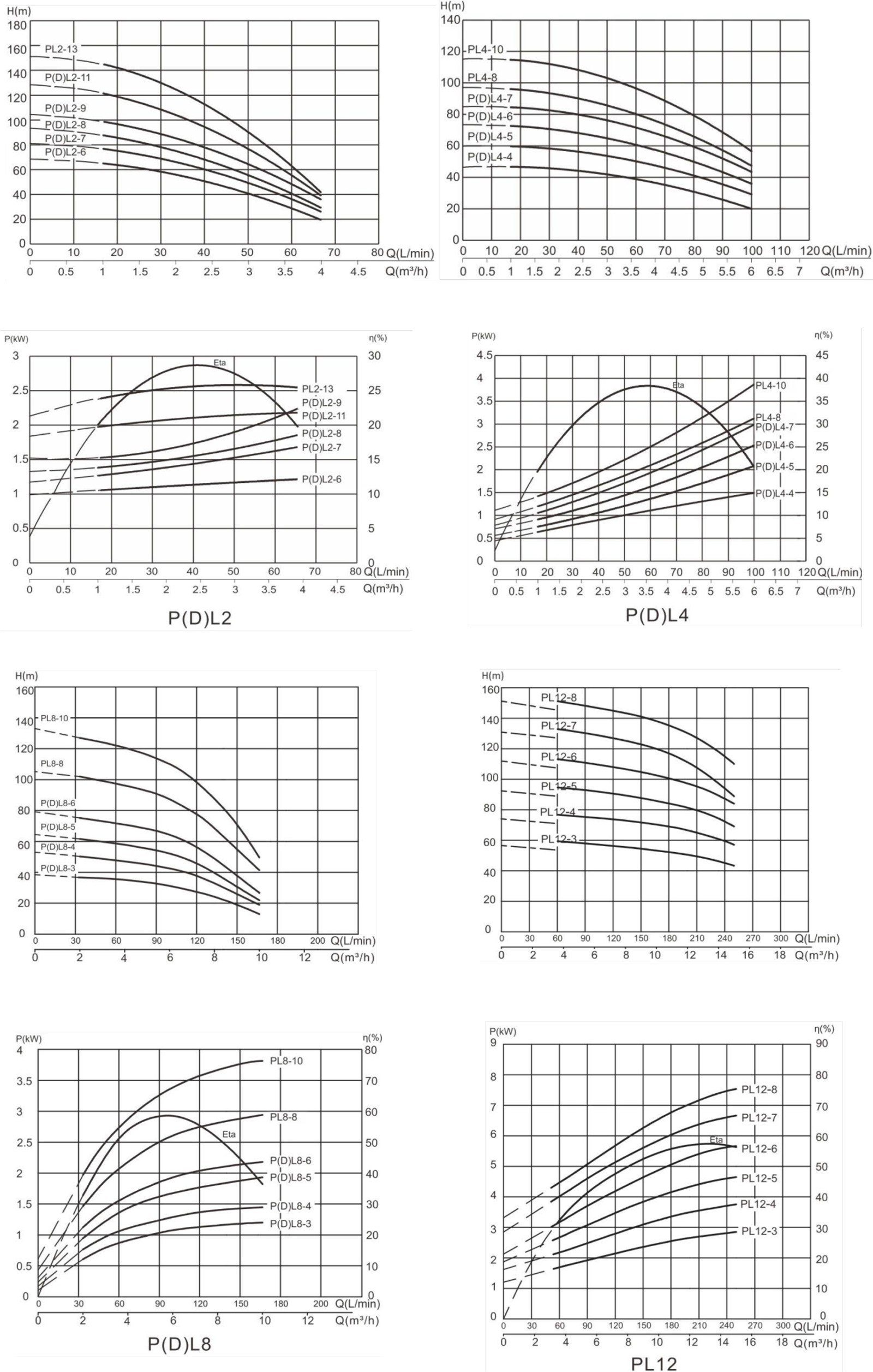

منحنى الأداء

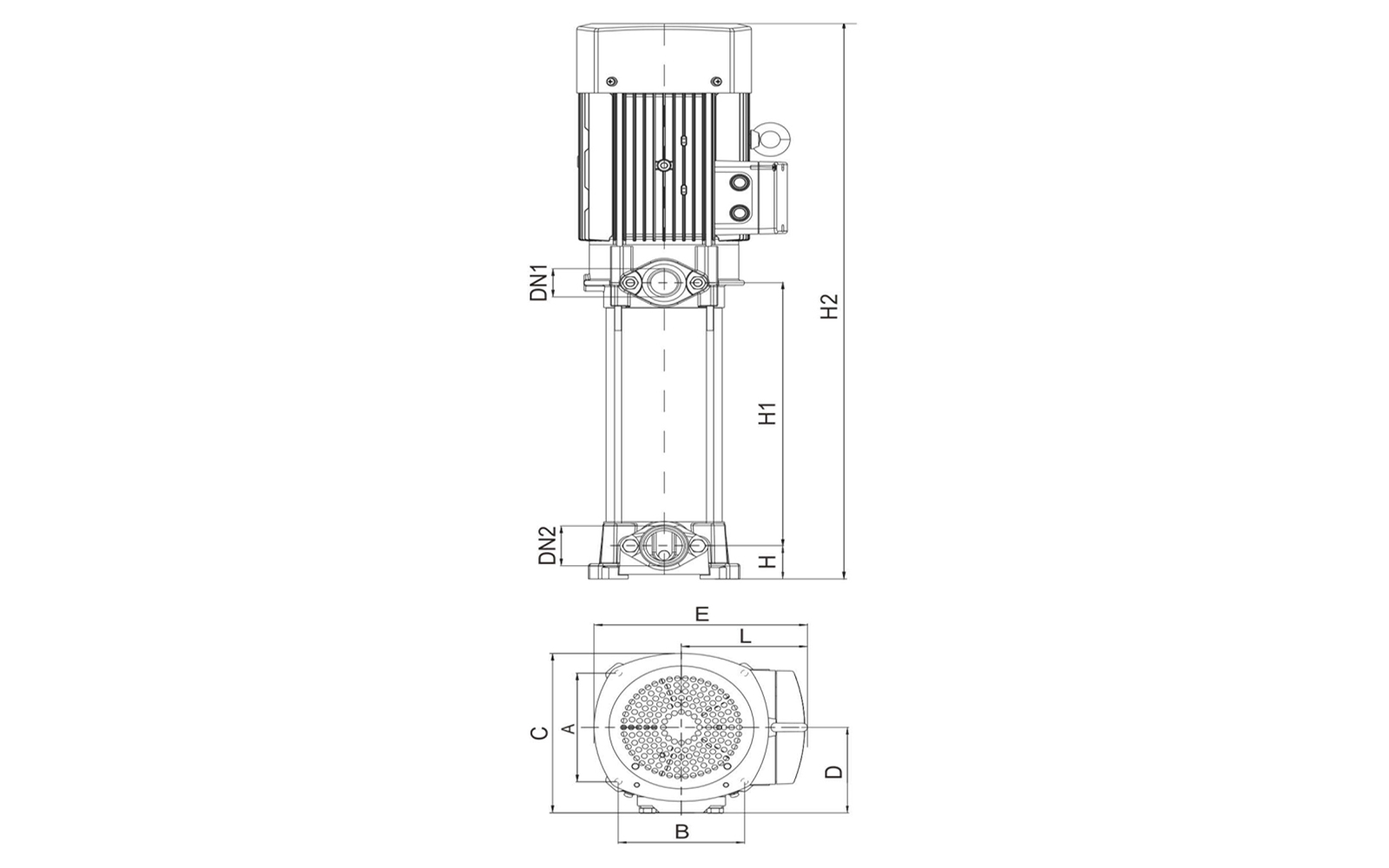

جدول الأبعاد
الأبعاد والوزن
| نموذج | شمال غرب. | غيغاواط. | أبعاد التعبئة |
| (مم) | (مم) | (مم) | |
| Pدل2-6 | 22 | 24 | 536*170*230 |
| PDL2-7 | 23 | 25 | 560*170*230 |
| PDL2-8 | 25 | 27.5 | 596*170*230 |
| PDL2-9 | 26 | 28.5 | 620*170*230 |
| PDL2-11 | 28 | 31 | 698*170*230 |
| بل2-6 | 21 | 23 | 536*170*230 |
| بل2-7 | 22 | 24 | 560*170*230 |
| بل2-8 | 24 | 26 | 596*170*230 |
| PL2-9 | 24 | 26 | 620*170*230 |
| PL2-11 | 26 | 28.5 | 698*170*230 |
| PL2-13 | 28 | 31 | 746*170*230 |
| PDL4-4 | 21 | 23 | 488*170*230 |
| PDL4-5 | 24 | 26 | 524*170*230 |
| PDL4-6 | 24 | 26 | 548*170*230 |
| PDL4-7 | 26 | 28.5 | 602*170*230 |
| PL4-4 | 20 | 22 | 488*170*230 |
| PL4-5 | 22 | 24 | 524*170*230 |
| PL4-6 | 23 | 25 | 548*170*230 |
| PL4-7 | 24 | 26 | 602*170*230 |
| PL4-8 | 26 | 28.5 | 626*170*230 |
| PL4-10 | 31 | 34 | 674*170*230 |
| نموذج | Dn1 | Dn2 | ح | ح1 | ح2 | أ | ب | ج | D | ه | L | |
| مرحلة واحدة | ثلاث مراحل | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) |
| PDL2- 6 | PL2- 6 | ز 1 | ز1 | 43.5 | 224.5 | 536 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL2-7 | بل2-7 | ز1 | ز1 | 43.5 | 248.5 | 560 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL2- 8 | PL2- 8 | ز1 | ز 1 | 43.5 | 272.5 | 596 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL2-9 | PL2-9 | ز1 | ز 1 | 43.5 | 296.5 | 620 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL2-11 | PL2- 1 1 | ز1 | ز 1 | 43.5 | 344.5 | 698 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL2-13 | PL2-13 | ز1 | ز1 | 43.5 | 392.5 | 746 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL4-4 | PL 4- 4 | ز 1 | ز 1 | 43.5 | 176.5 | 488 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL4-5 | PL4-5 | ز1 | ز 1 | 43.5 | 200.5 | 524 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL4- 6 | PL 4- 6 | ز 1 | ز 1 | 43.5 | 224.5 | 548 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL4-7 | PL4-7 | ز1 | ز 1 | 43.5 | 248.5 | 602 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL4-8 | PL 4- 8 | ز 1 | ز 1 | 43.5 | 272.5 | 626 | 128 | 85 | 170 | 85 | 230 | 145 |
| PDL4-10 | PL4-10 | ز 1 | ز 1 | 43.5 | 320.5 | 674 | 128 | 85 | 170 | 85 | 230 | 145 |
